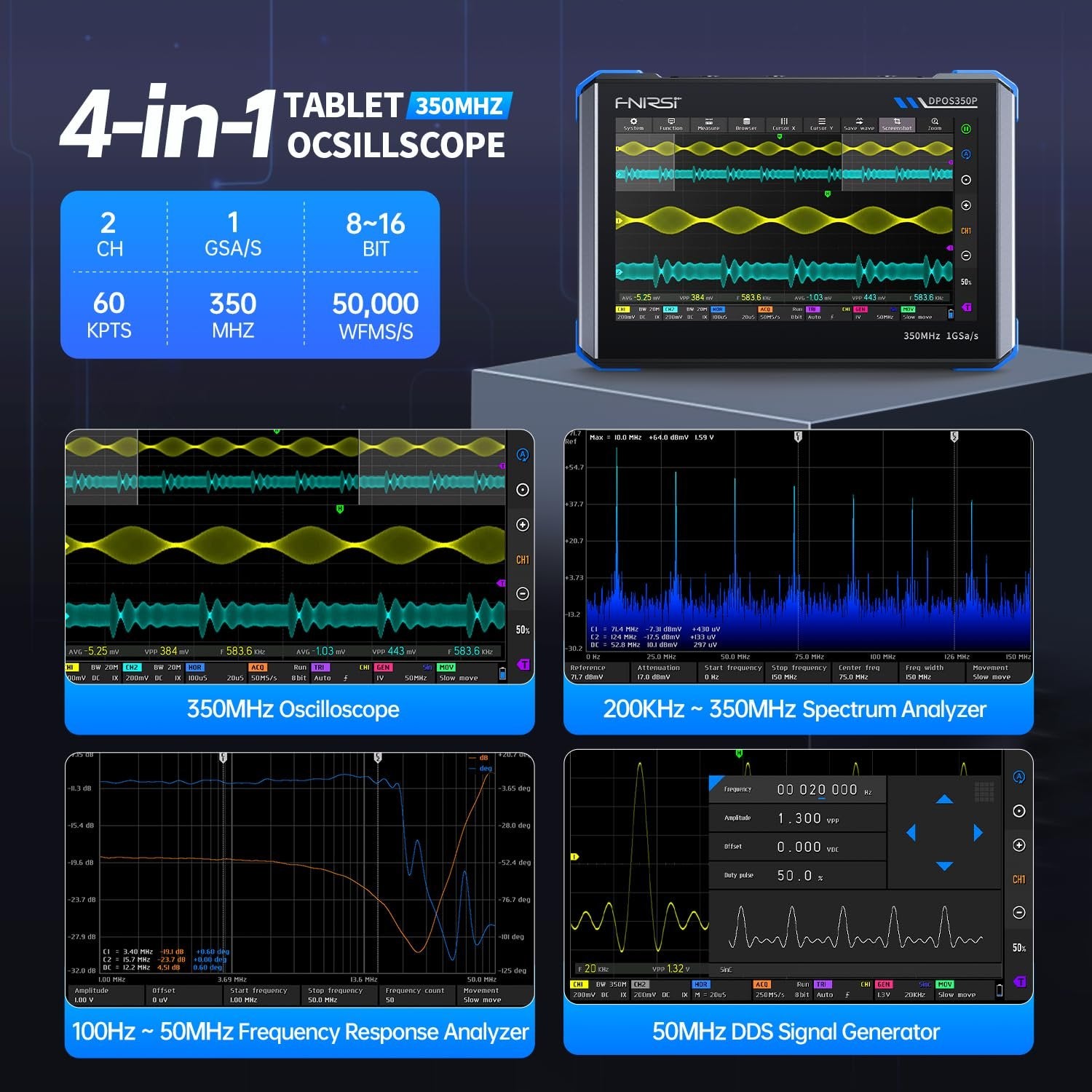

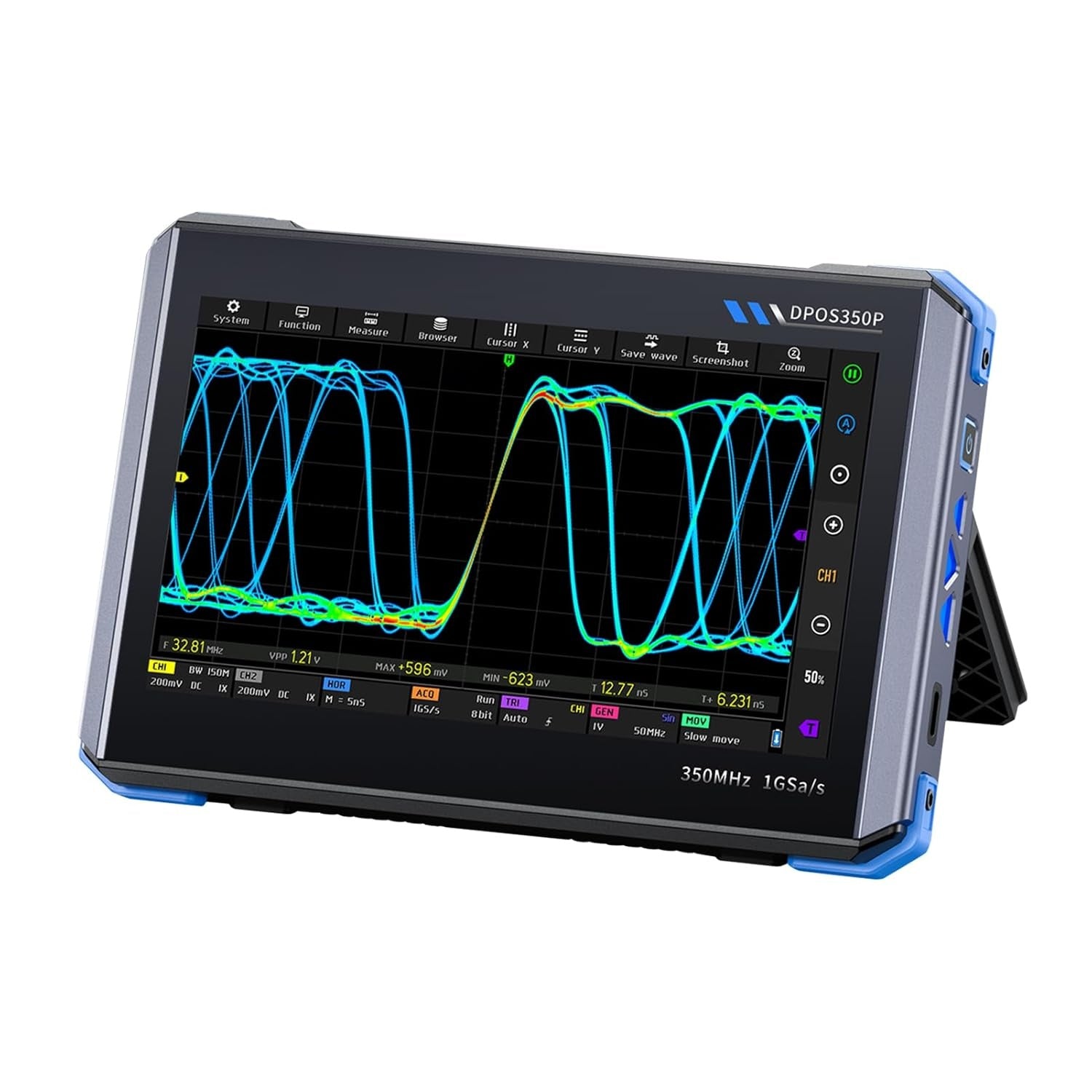

Denne FNIRSI DPOS350P er et avansert 4-i-1 måleinstrument som kombinerer oscilloskop, spektrumanalysator, frekvensresponsanalysator og DDS-signalgenerator i en kompakt og bærbar enhet. Passer både til utvikling, feilsøking, undervisning og feltarbeid.
Spesifikasjoner
- Båndbredde: 350 MHz
- Samplingshastighet: 1 GS/s
- Skjerm: 7" IPS, 1024×600

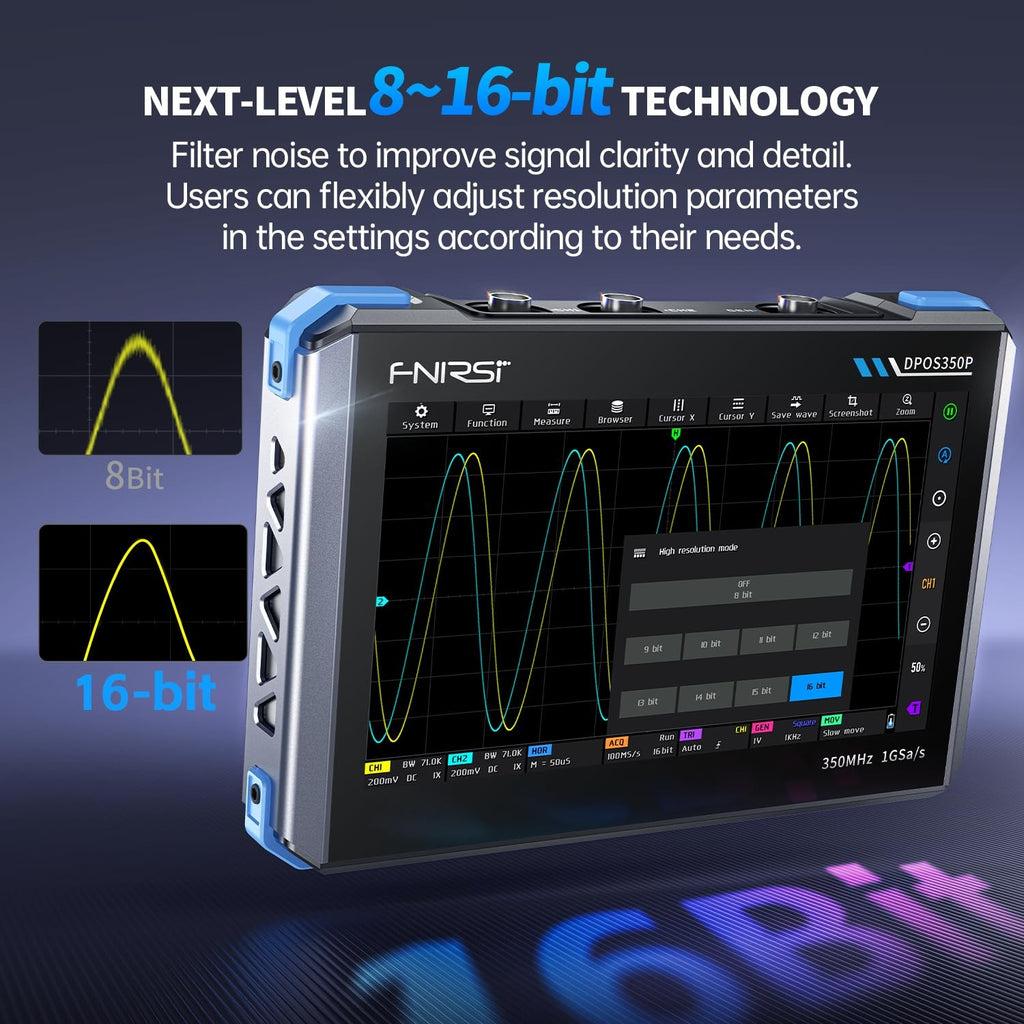

- Oppløsning: 8–16 bit
- Batteri: 8000 mAh, QC 18W hurtiglading
- Mål: 190 × 128 × 37 mm
- Vekt: 1,55 kg
Oscilloskop (350 MHz / 1 GS/s)
- 2 kanaler, 60Kpts minnedyp
- 50 000 wfms/s oppdateringshastighet
- Digital fosforvisning, X-Y-modus og ZOOM
- 2 mV/div følsomhet, 12 automatiske målinger og markørfunksjon

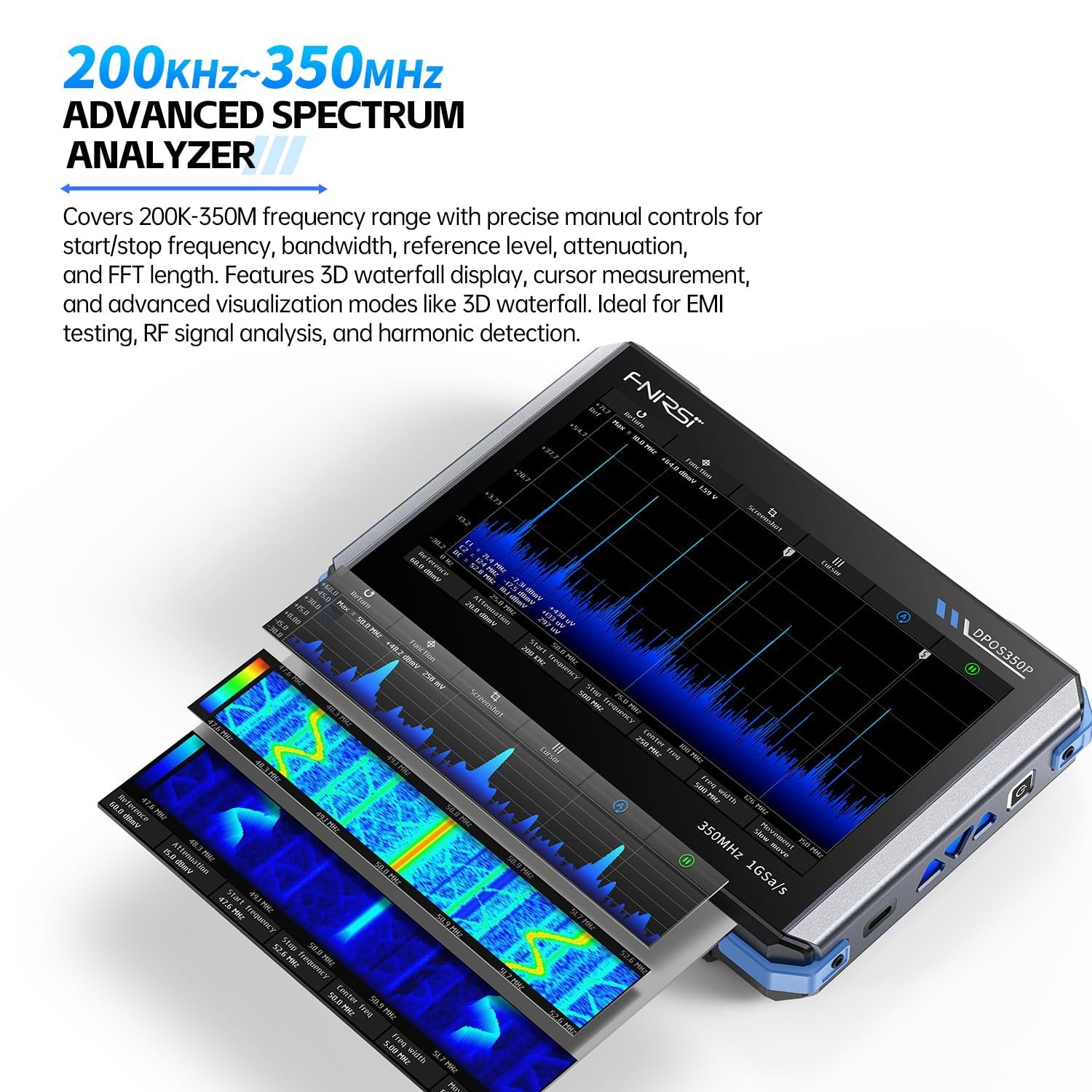

Spektrumanalysator (200 kHz – 350 MHz)
- FFT-analyse med 4K–32K FFT-lengde
- Markører, kursormåling og harmonisk analyse
- Sanntidsvisning i 2D/3D-vannfall

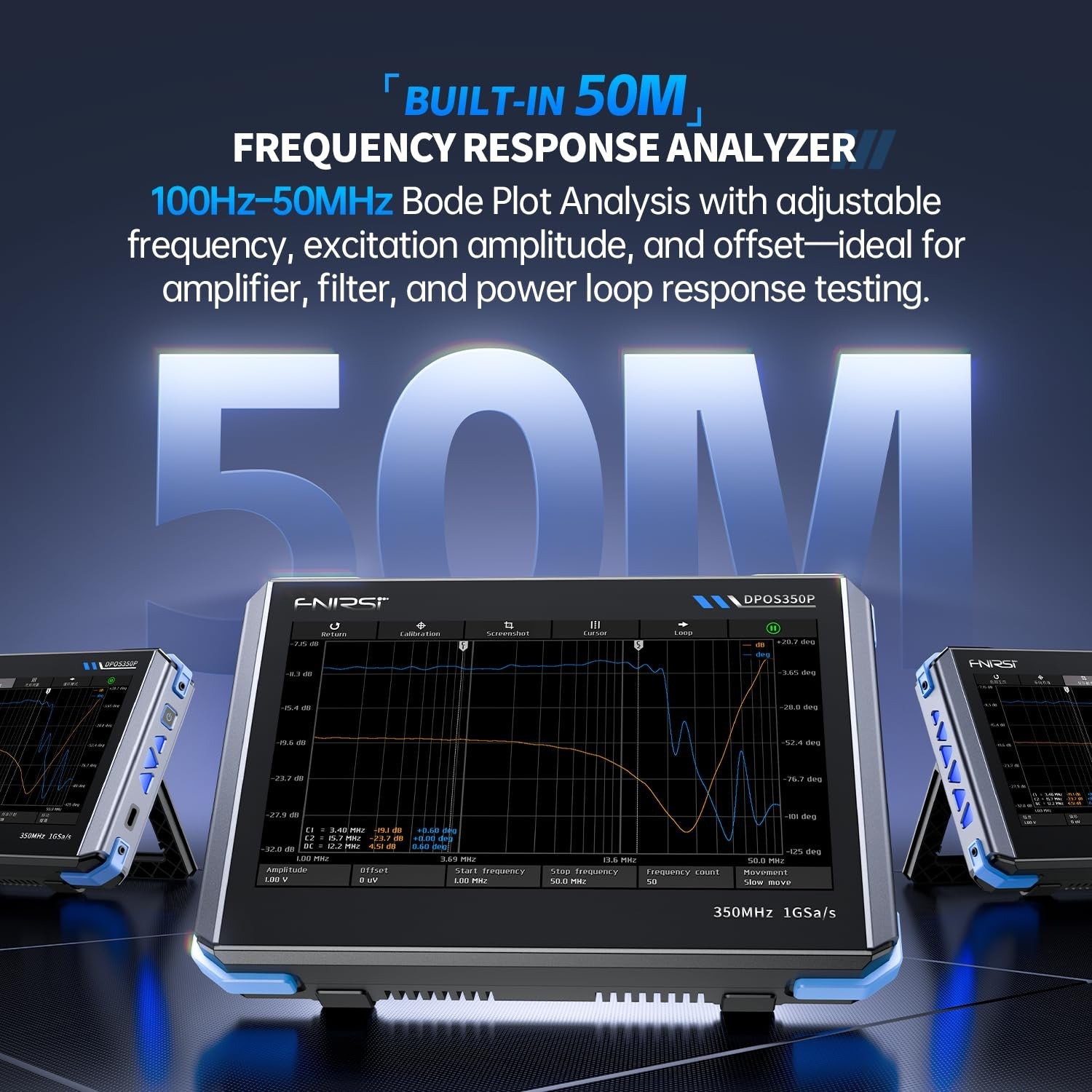

Frekvensresponsanalysator (100 Hz – 50 MHz)
- Måling av gain, fase og frekvens
- Opptil 500 frekvenspunkter
- Egnet for Bode-diagrammer, filterinnstilling og stabilitetsanalyse

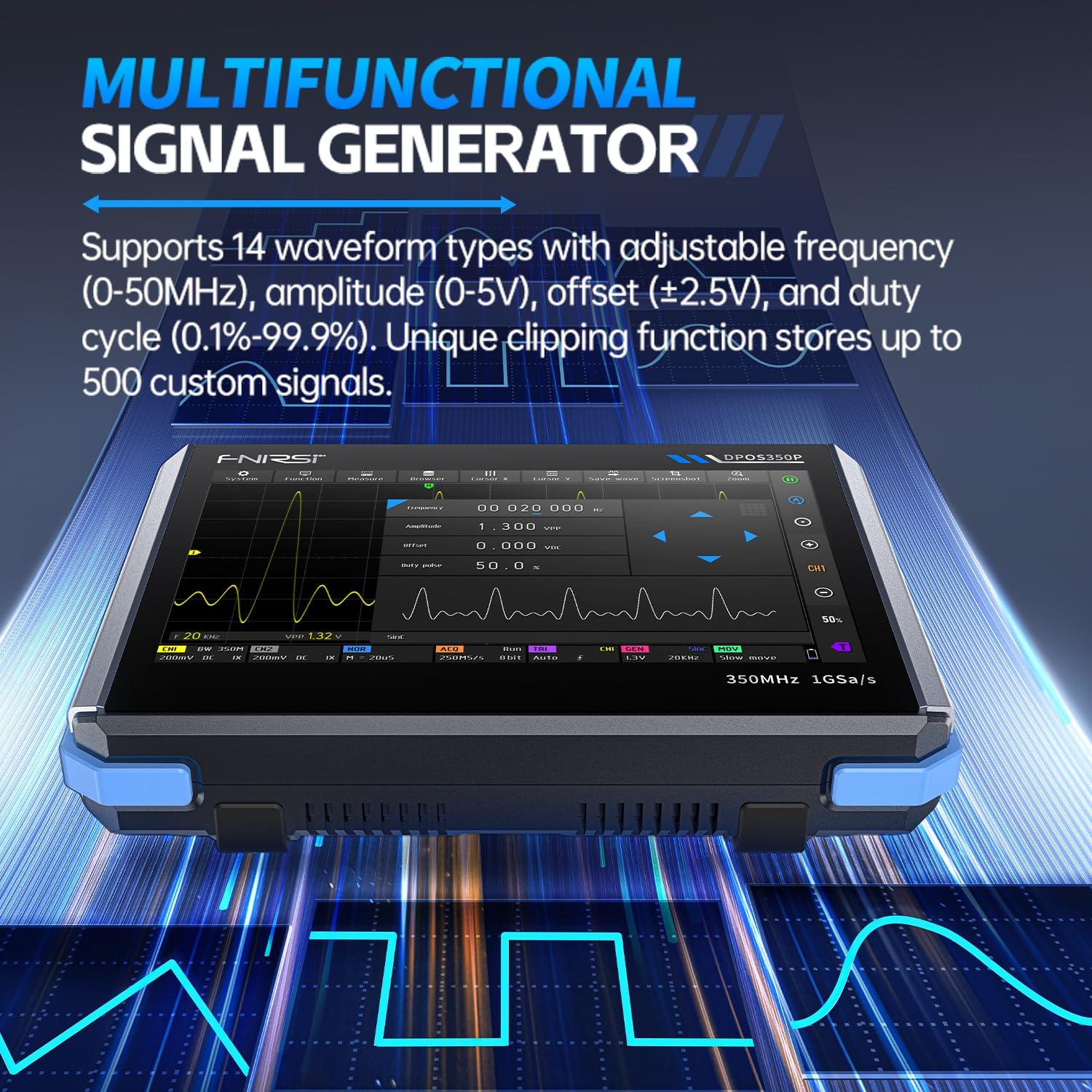

DDS Signal Generator (0–50 MHz)
- 14 standardbølgeformer + 500 tilpassede
- 1 Hz oppløsning, 0–5 Vpp amplitude
- Offset -2.5 V til +2.5 V, duty cycle 0.1–99.9 %

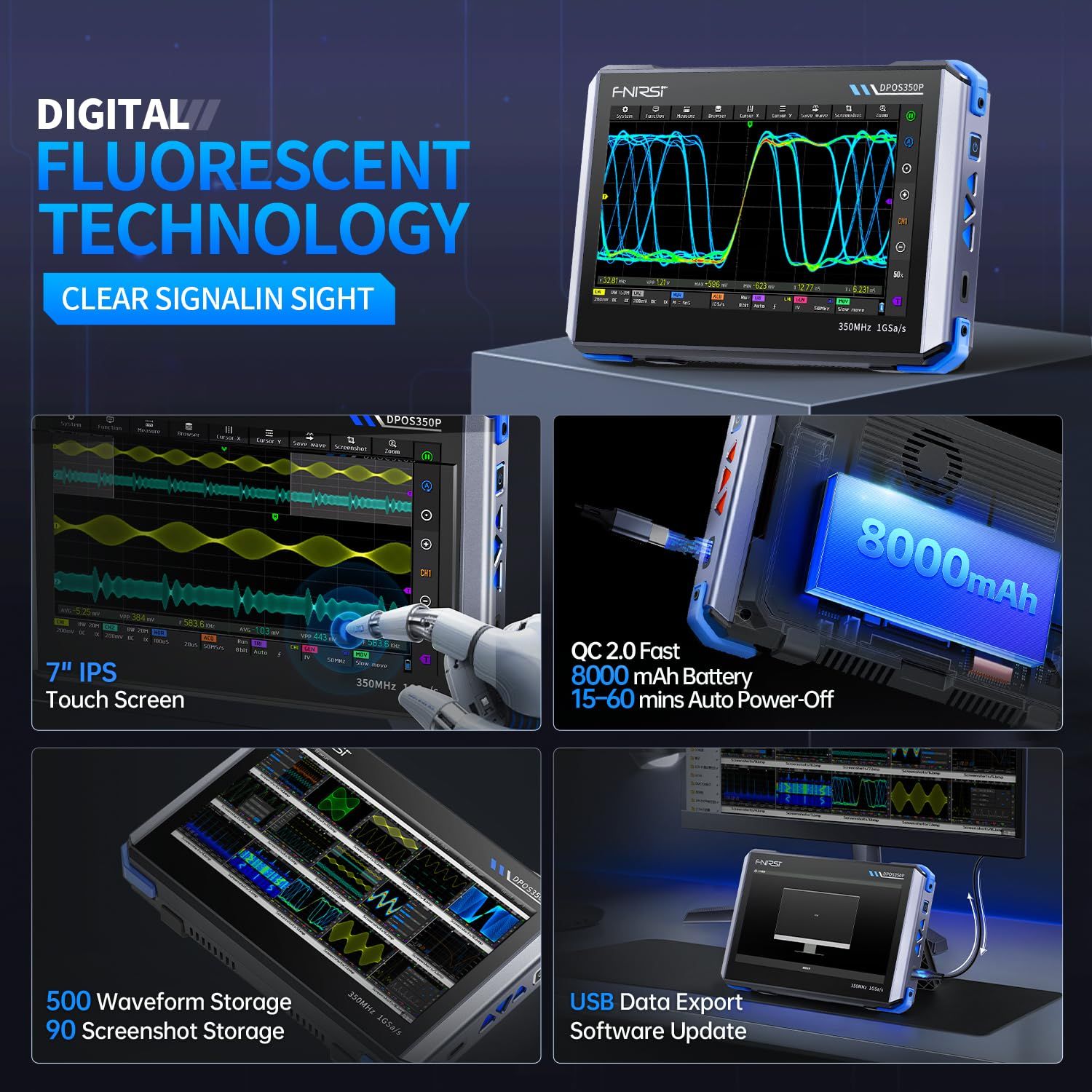

Design og funksjoner
- 7" IPS berøringsskjerm (1024×600)
- Bærbar størrelse (A5-format) med utfellbar bordstøtte
- Sikkerhetsbeskyttelse opptil 400 V med overspennings- og ESD-beskyttelse
- 8000 mAh batteri med QC 18W USB-C hurtiglading (≈ 2 t)
- Datainnsamling: opptil 500 bølgeformer + 90 skjermbilder, USB-eksport

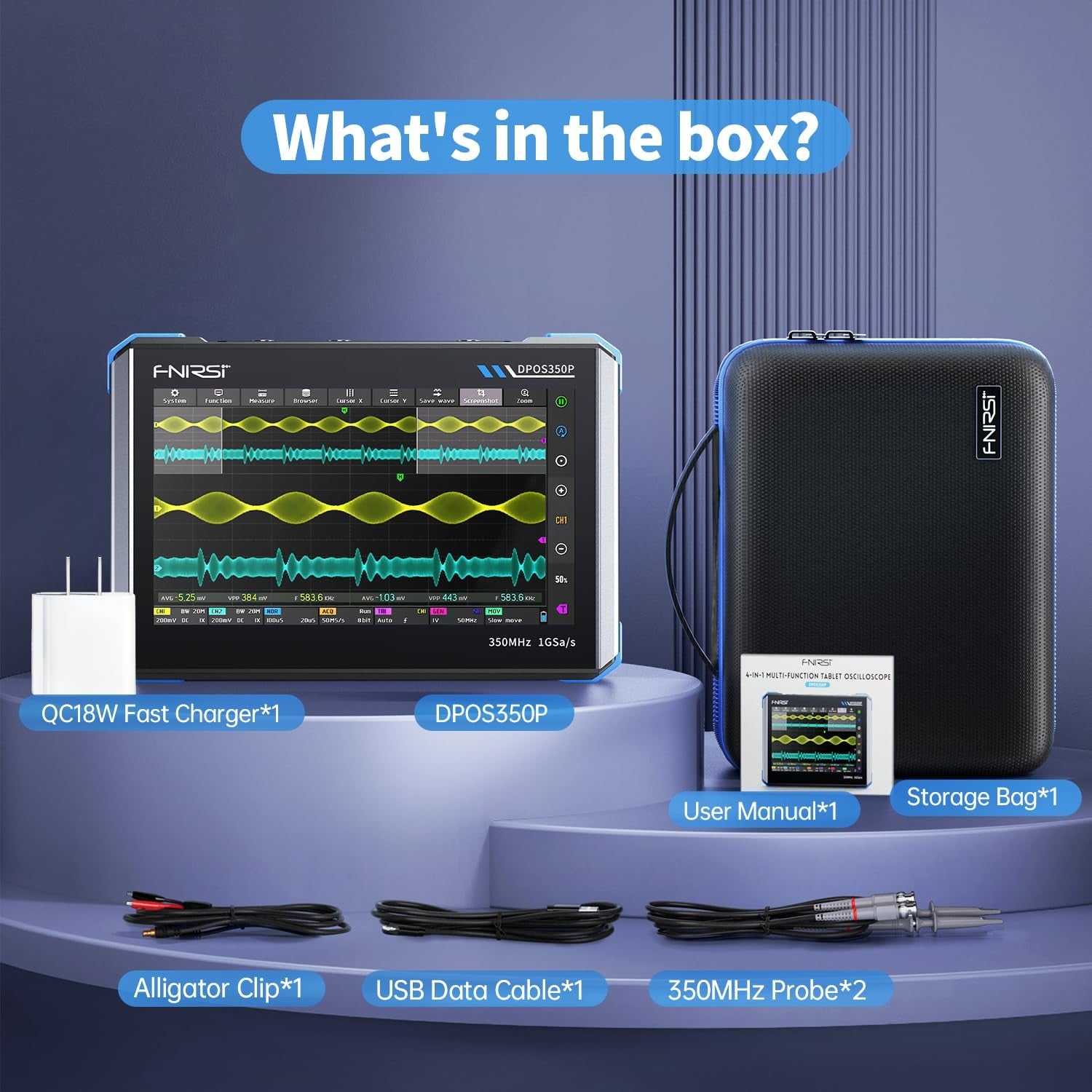

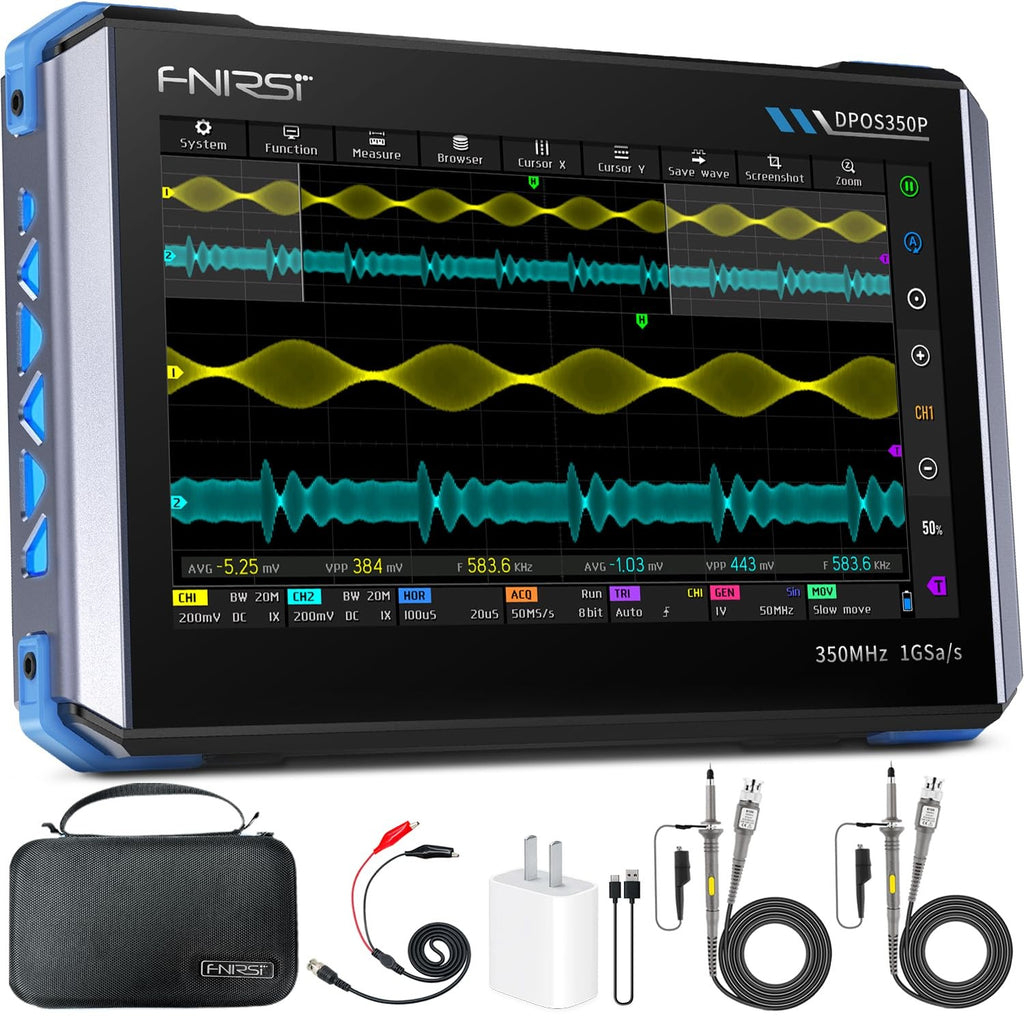

Innhold
- FNIRSI DPOS350P oscilloskop
- 2 × 350 MHz prober
- QC18W hurtiglader (EU/US)
- USB-C kabel
- Krokodilleklemme
- Oppbevaringsveske
- Manual
Viktige merknader
- Kanalens jordklemmer må være koblet til samme potensial. Tilkobling til ulike potensialer kan skade enheten.
- Maks inngangsspenning via BNC er 400 V.
- Bruk alltid medfølgende QC-lader for å unngå jordsløyfer.
- For signaler over 100 MHz anbefales 100X eller 1000X-probe.
